地中埋設物探査レーダ　リスワン / リスワンプラス

リスワン / リスワンプラスは探査に応じアンテナの選択が可能な電磁波レーダーの地中埋設物探査機です。ボアホールアンテナにより杭状況の探査もでき、深い埋設管の位置探査が可能です。また、トンネルの背面空洞探査、支保工位置探査にも最適です。

地中埋設物探査機　リスワン / リスワンプラス　の特長

  • コンパクトで軽量なアンテナ

    ノイズの影響を受けないシールドアンテナ

    多チャンネル異周波数接続を可能とする柔軟性

    DADマルチコントロールユニットは最大8台のアンテナを同時駆動可能

    透過深度を向上する高い積層化によるスキャン

    周波数帯は、25MHz～3.0GHzと幅広く対応可能

    用途に合わせてチャンネル数、アンテナ形状は対応可能（堀削孔等に対応可能）

    8時間以上連続使用が可能な省電力設計

システム

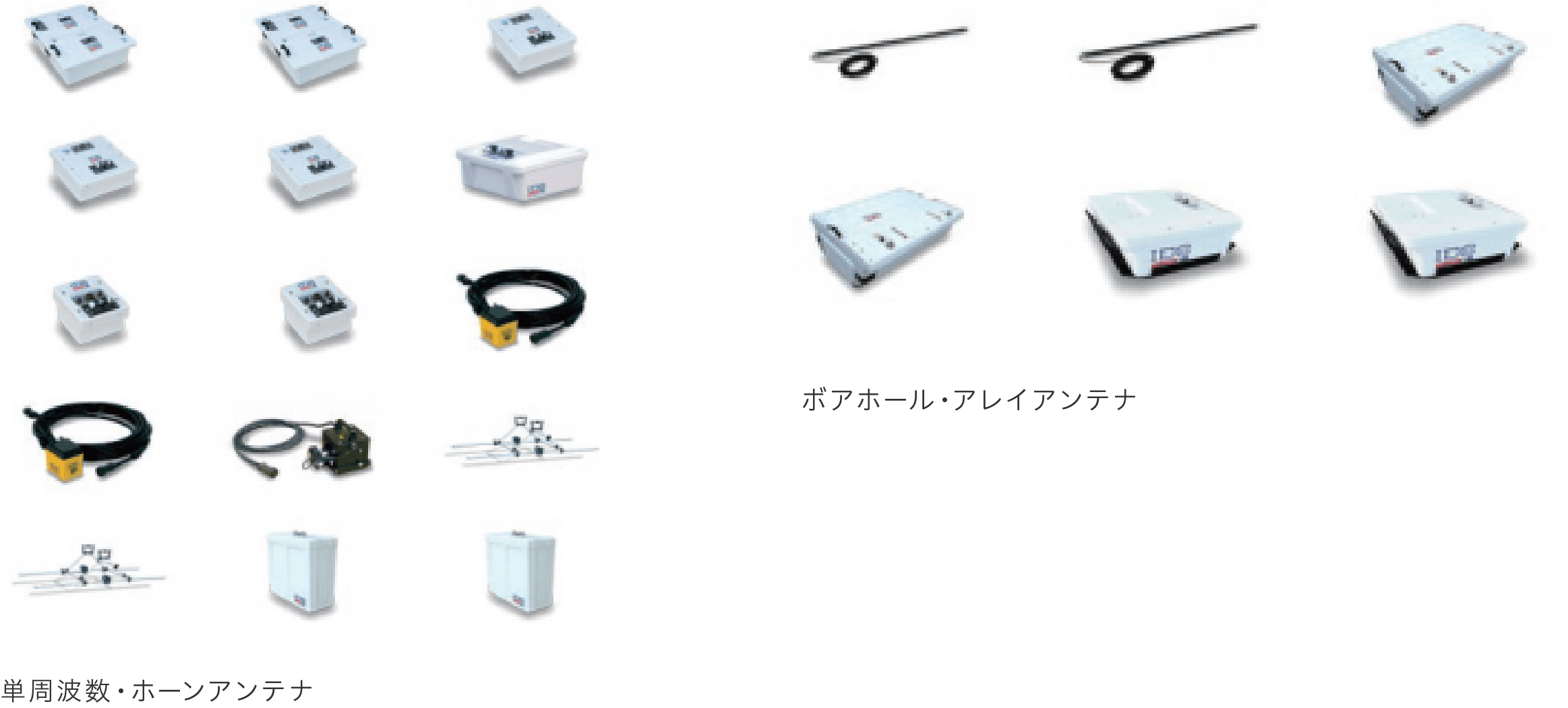

  • リスワン / リスワンプラスは、スキャン速度と透過深度の向上を可能にする高積層化スキャンを備えたシステムです。 アンテナは、単一周波数、多重周波数及びボアホールアンテナを含め25MHz～3.0GHzまで対応可能です。 また、1台のマルチDAD制御ユニットで最大アンテナ8台又は、アンテナ4台（二重周波数）まで制御が可能です。 さらに、4台のマルチDAD制御ユニットを使用するとアンテナ32台まで制御が可能です。

仕 様

主な性能

項　目 仕　様
PRF（パルス繰り返し周波数） 400kHz
同時取得チャンネル数 2
A / Dクロック 400kHz
サンプリングビット数 16ビット
最大連結アンテナ数 RIS One : 1台（デュアル周波数） RIS One Plus : 8台（シングル周波数）または4台
最大レンジ （デュアル周波数）
最大サンプル数 9999nsec
スタッキング 8192
DAD制御装置とPC接続 32768（自動または、手動）
電源および消費電力 イーサネットまたはワイヤレス（無線LAN IEEE 502.11b）

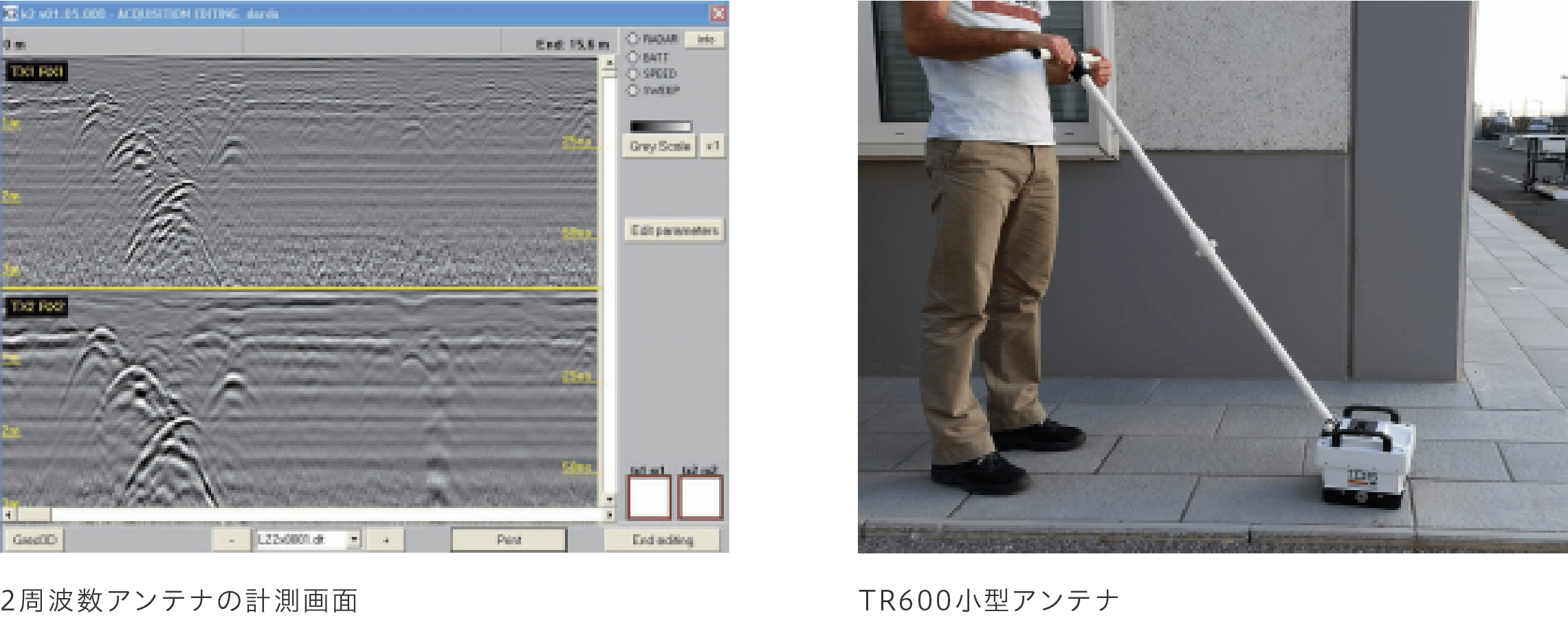

■ 処理ソフトウエア「GRED HD 3D」仕様

●3D表示（BスキャンおよびCスキャン）　●GPS測位　●自動および手動によるデータ処理　●表面マップ
●伝播速度の推定　●クロスBスキャンの自動作成　●レイヤー分析とコアサンプルデータ挿入
●異なる周波数および方向のデータ融合　●グラフィックコメントとパラメータ
●出力データ：エクセル、ASCII、HDF5、JPG、BMP
