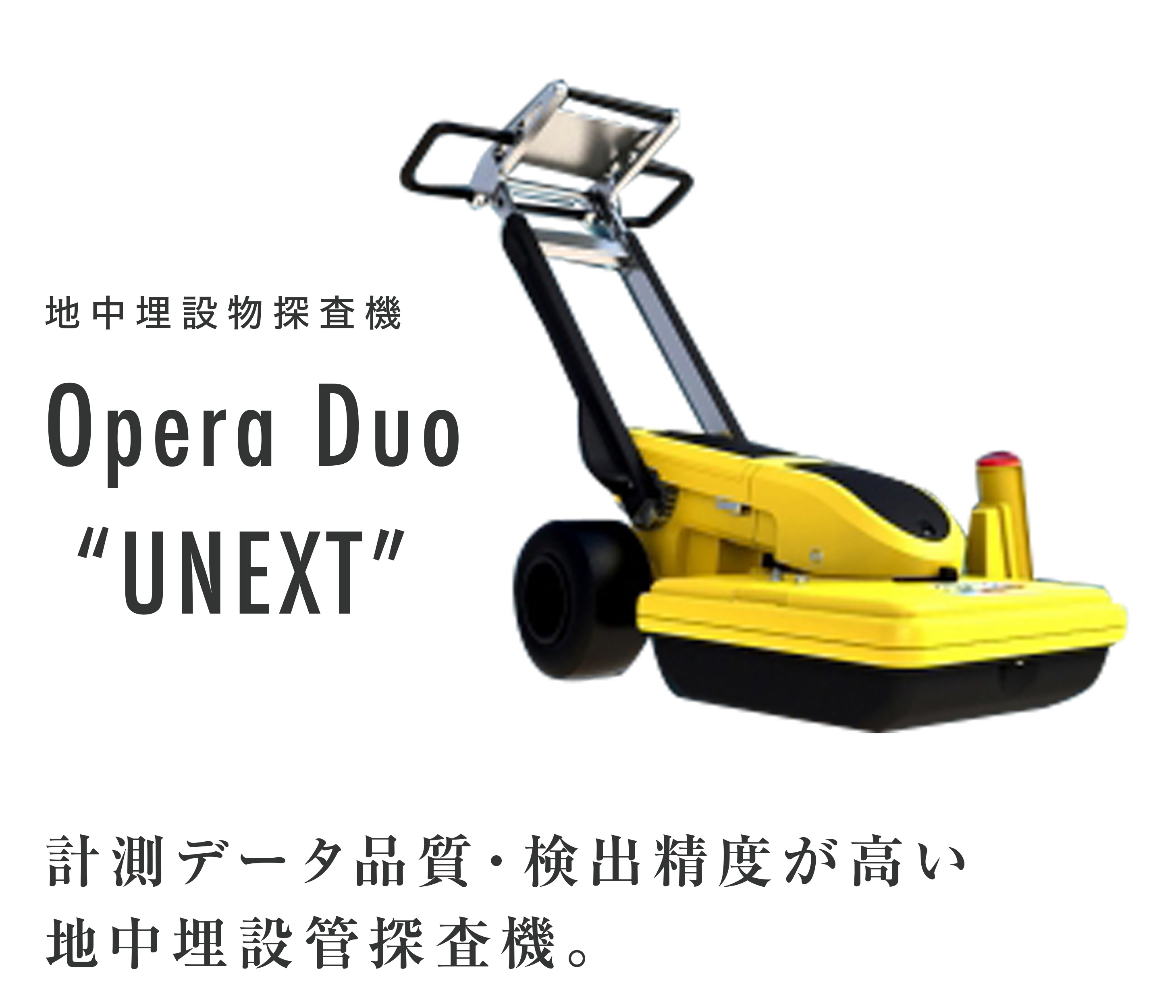

Groundseer Opera Duo “UNEXT”

地中埋設物探査機　次世代オペラデュオ“UNEXT”の特長

• ハード特長

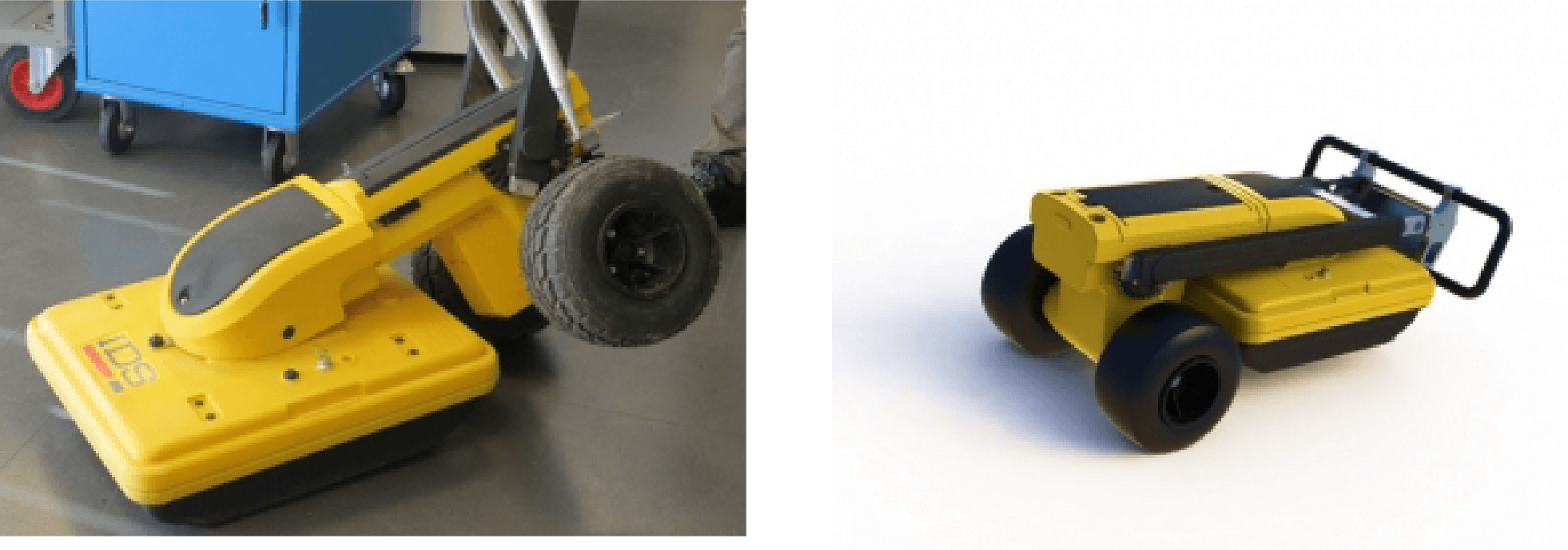

  ○　2輪タイプ：コンパクトで軽量なシステム。
  ○　4輪タイプ：凹凸の多い地形に適したシステム。
  ○　2周波数（250MHz、700MHz）で同時に表層から深層まで埋設物の探査が可能。
  ○　大型ハンドルおよびコントロール性の高い大型ホイールを装備しバランスがとれ操作が容易。
  ○　オペラデュオは、凸凹地形でもアンテナが地面に密着し過酷な条件でも安定した計測データが取得可能。
  ○　2周波を使用して品質の高いデータを取得実現。
  ○　シールド性の高いアンテナは外部ノイズの影響を受けません。
  ○　水道管、ケーブル管、ガス管、ヒューム管、塩ビ管等のあらゆる埋設物の探査が可能。
  ○　耐久性を持ったアンテナカバーを採用しあらゆる場所にて長距離の対応が可能で消耗品は簡単に交換が可能。
  ○　GNSSとの組み合わせが可能。
  ○　左右にエンコーダー（距離計）が装備され、凹凸面でも誤差無く距離を計測。
  ○　ヘッド部分が凹凸に合わせて追随する為品質の高いデータが取得可能。
  ○　折りたたみ機構を持っており、ライトバンに搭載できて持ち運びは簡単。
  ○　最大6mまで探査可能です。（地盤状況による）

  ソフト特長

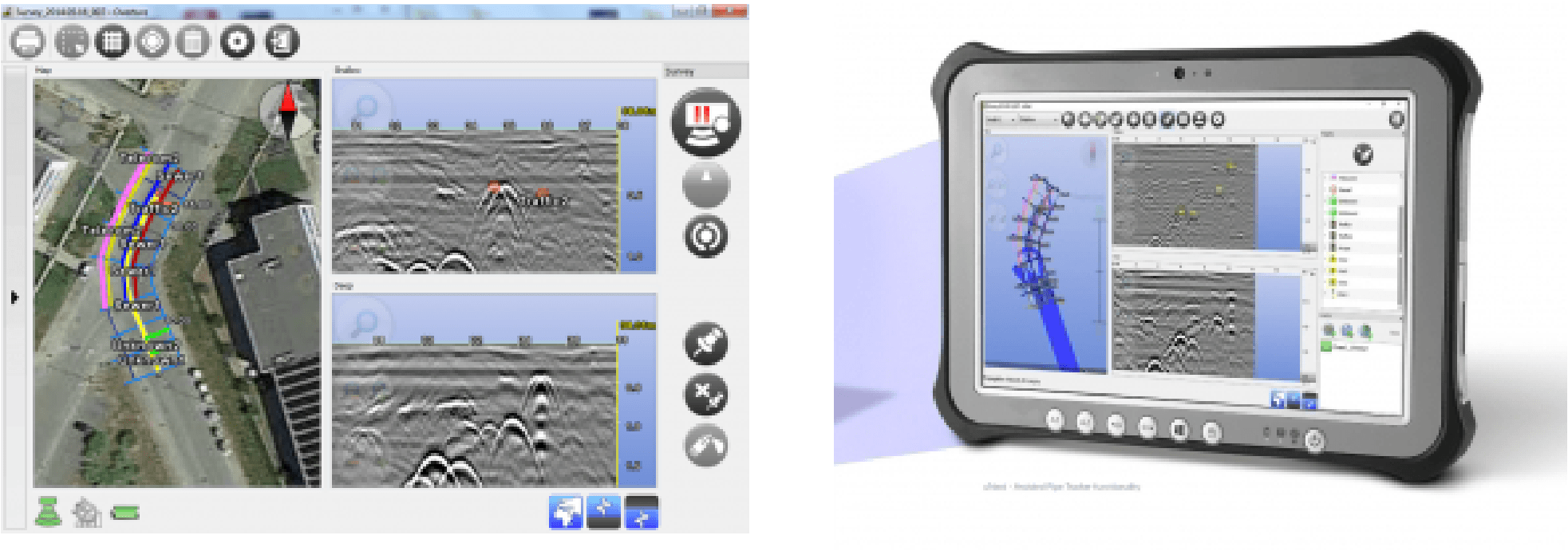

  ○　PC上に断面データがリアルタイムで表示され埋設管位置がマーキングできます。
  ○　後戻りする事なくリアルタイムに埋設管位置をマーキング出来ます。
  ○　3Dトモグラフィ表示を行い地中の断層表示がリアルタイムで可能です。
  ○　半自動で埋設管位置のマーキングができます。
  ○　現場で直ちに自動でレポートが作成できます。
  ○　GNSSと連動が可能で埋設管位置を絶対座標系の位置情報で統合出来ます。
  ○　CAD、GISなどにデータが出力できCIM,BIMにデータ統合出来ます。
  ○　スキャン速度が高速（42スキャン/m）な為、分解能が高い波形を得ることができます。
  ○　独自のノイズカット機能を搭載。
  ○　クラウドデータとリンクしバーチャル映像で埋設管情報をPC上に表示できます。
  ○　スタートボタンをクリックするだけで、あらゆる土壌条件で最高のデータパフォーマンスが得られます。
  ○　ケーブルロケーターの計測情報を統合出来ます。GPRとEMLデータの統合表示を見る事が出来ます。
  ○　調査対象地域の地図をインポートしリアルタイムで埋設管データと統合視覚化します。
  ○　アシスタントパイプトラッカー機能付きで半自動にて埋設管の位置を検出出来ます。

レポート・外部出力

•

  【レポート】

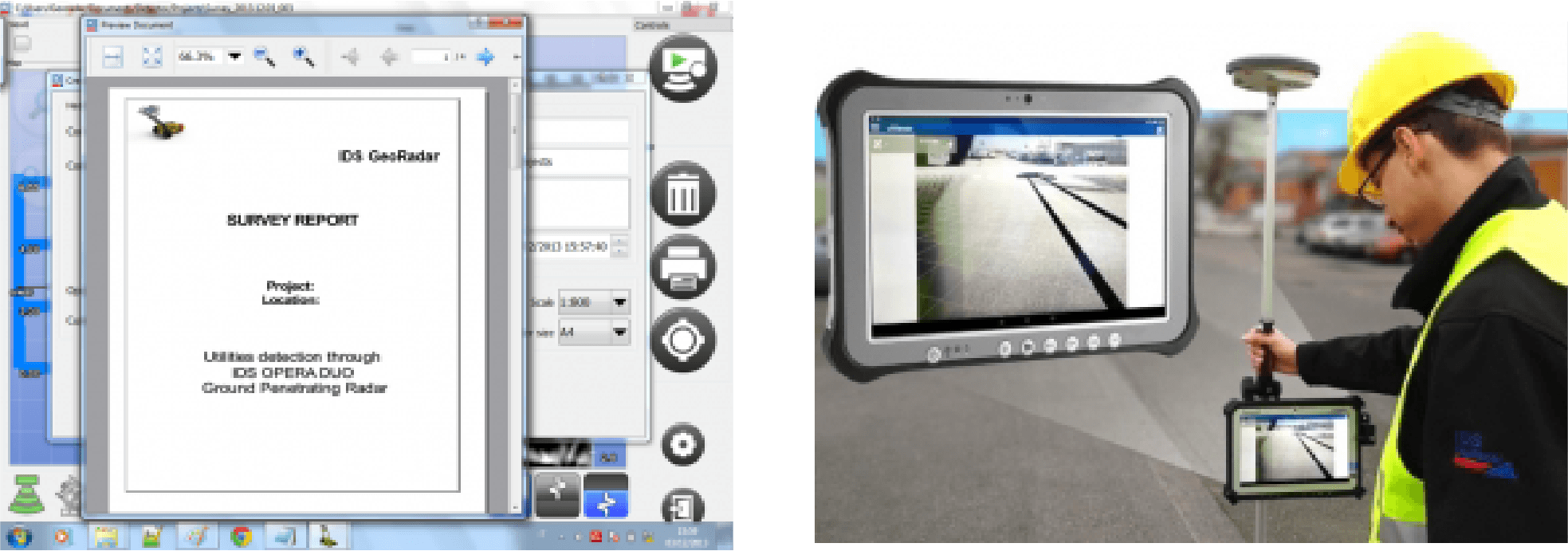

  ○　探査終了後レポートボタンを押すと直ちにレポートがPDFファイルで作成されます。
  ○　レポートには予めマーキングした埋設管情報が断面図（Bスキャン）で表示されます。
  ○　位置情報、深度情報も併せて表示されます。

  【UVIEWER】

  ○　IDS標準クラウドにデータをアップロードしGNSSとタブレットPCでバーチャル画面が表示できます。
  ○　表示したデータは絶対座標系の日本測地系データとして出力されます。

  【GNSS】

  ○　GNSSはRTKモードを使用し非常に高い位置精度を確保。
  ○　要求事項に合致すればどのメーカも対応可能。
  ○　日本測地系データで保存可能。
  ○　DXF、GISデータとして探査データと統合し保存可能。

  【GRED HD 3D CAD】 オプション解析ソフト

  ○　取得したデータを3Dおよびトモグラフィーレンダリングする高度な後処理ソフトウェア。
  ○　埋設配管の地下3Dマッピングに適用されます。
  ○　3Dビュー、2DトモグラフィスライスBスキャン表示可能です。

仕 様

主な性能
