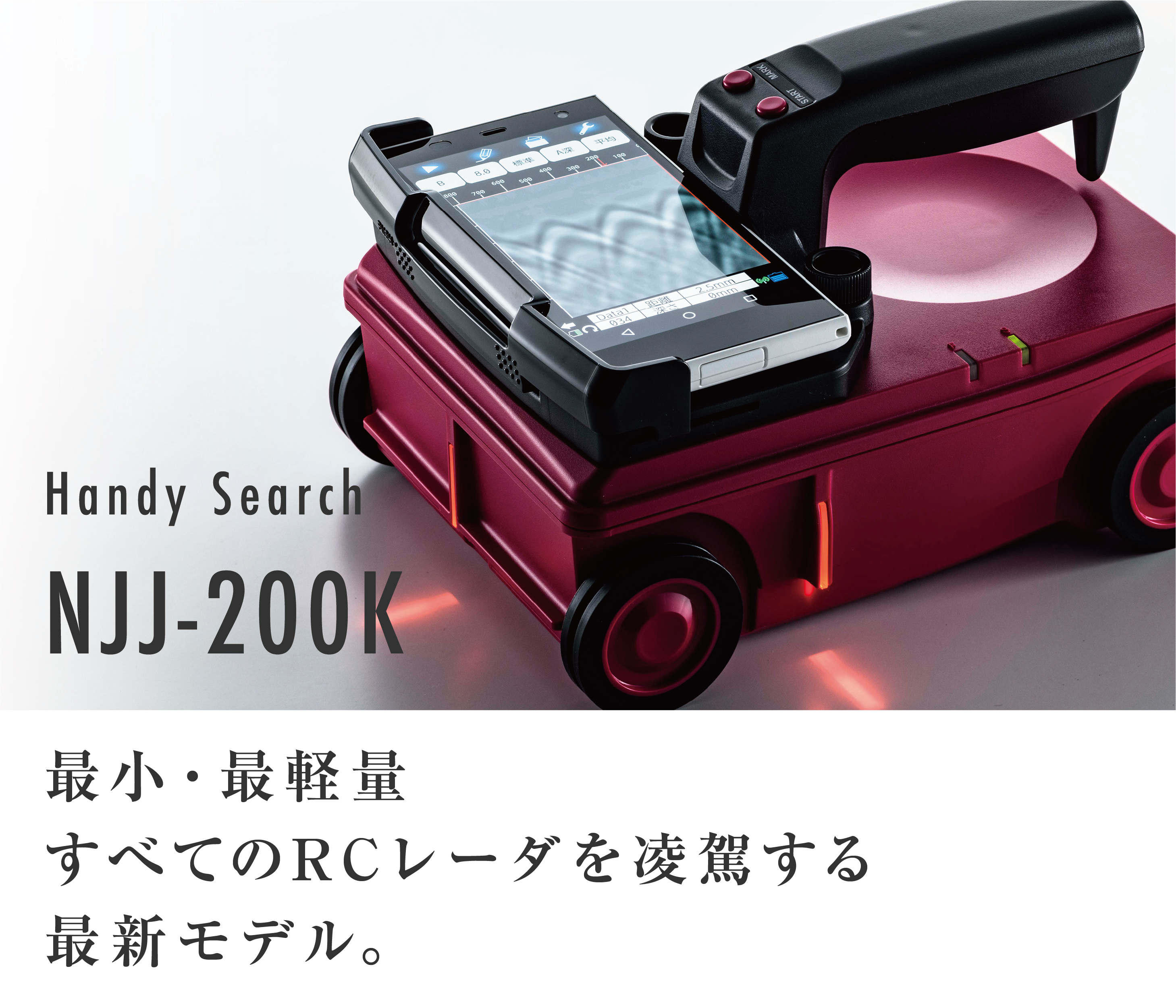

Handy Search NJJ-200K
ハンディサーチNJJ-200Kは最先端の技術を搭載した最小・最軽量のハンディタイプの鉄筋探査機です。
探査作業者の負担を大幅に軽減する設計のほか、純国産品ならではの堅牢性と探査精度の高さを兼ね備えており、作業効率の向上を可能にします。
鉄筋探査機（電磁波レーダ法） ハンディサーチ NJJ-200Kの特長
-
3WAY MODEハンドルを外すことで、高さ73mmのスペースも探査ができます。付属の延長棒を取り付けることで天井、梁、長距離の床面探査が楽になります。3WAY MODEであらゆる探査環境に対応しています。
-
最小・最軽量のコンパクトボディ業界クラス最小、最軽量。約1Kgのコンパクトボディにより、作業者の肉体的負担を大幅に軽減します。
-
ディスプレイにスマートフォン採用スマートフォンをディスプレイに採用することにより、スマートフォンの入れ替えのみで、常に最新のCPUをお使い頂くことが可能になりました。そして、今後の建設IoT対応も可能とします。

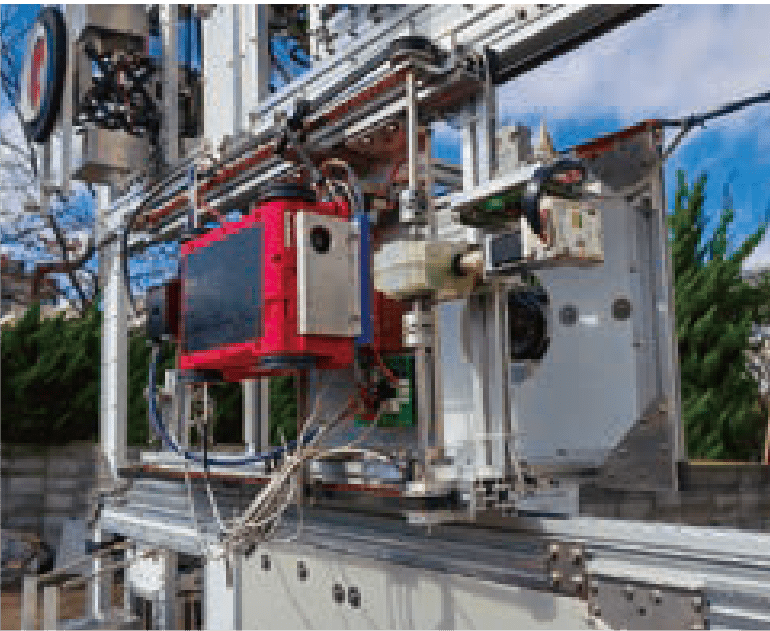

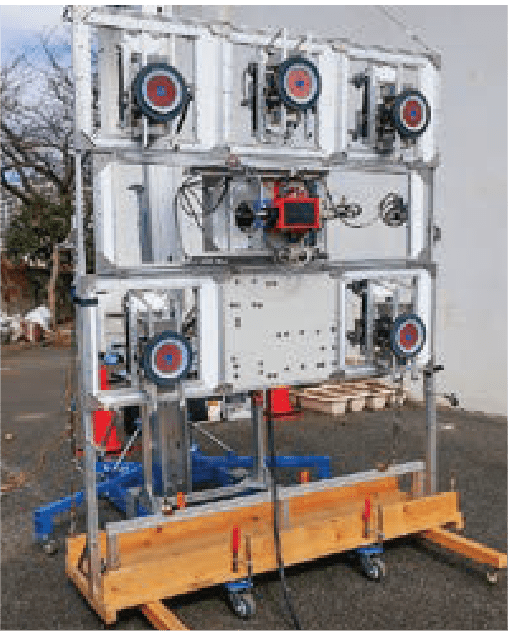

NJJ-200Kの「小型」、「軽量」、「Wifi通信」に高い評価を頂きロボットシステムの一部として採用され、活躍してます。

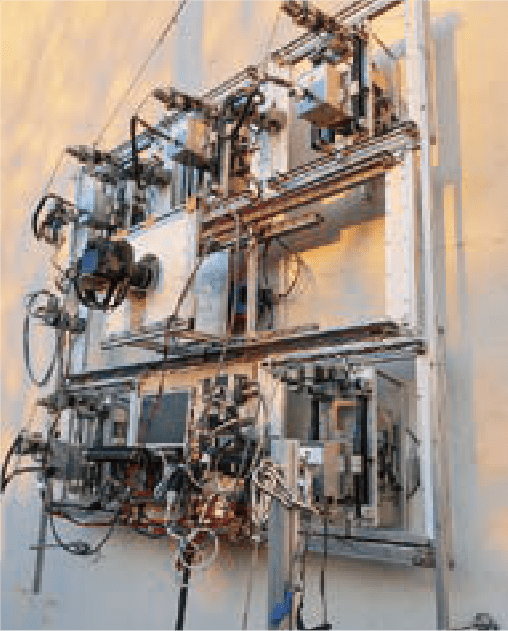

インフラ診断ロボット「ALP」（ 株式会社 開発設計コンサルタント） ※ALPはNEDOの助成事業で開発したものです。
「早い」「簡単」「高精度」な墨出し
走査線上で高精度に墨出しできるシステムを採用しており、また走査線上を往復しないため素早くチョークガイドで簡単に墨出しができます。
NJJ-200K2ステップで墨出し可能。時間短縮と精度向上を実現します。
NJJ-200K の墨出しの特徴
- 往復することなく探査中に墨出しが可能
- チョークガイドに沿って目印をつけるだけの簡単さ
- 走査線上に墨出しできるので高精度
- 墨出し作業なら距離制限なく使用可能
他社製品非効率な墨出し

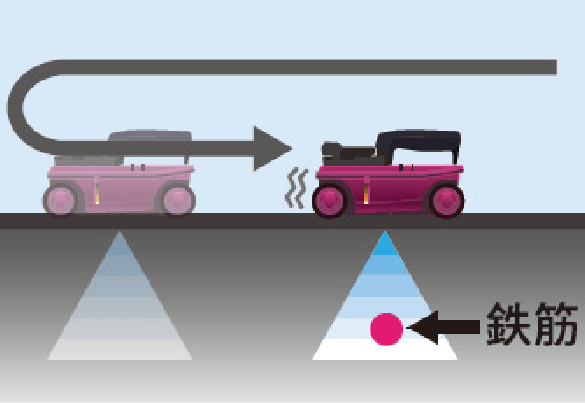

通常のRCレーダの墨出しの特徴
- 探査中に墨出しするには、往復する必要があり走査距離が2倍になる
- 走査線上に墨出ししていないので、斜めの埋設物は精度が落ちる
- 墨出し精度を上げるには、4箇所印をつけるので手間がかかる
- 距離制限があり、作業効率が悪い
探査時の作業効率向上 ２つの探査モード
-
狭い場所でも探査可能 ハンドルレスモード
ハンドルを取り外すことにより、これまで探査が困難であったガスメーターボックスの様な高さ制限を伴う場所でも、探査が可能となりました。付属のアームバンドを使用すれば、両手での操作が可能となります。
-
高所や不安定な足場の探査時に エクステンションモード
付属の延長操作棒を取り付けることで、足場を組んだり脚立を使うことなく高い場所の探査が可能となりました。現地調査の場面等での活用もできます。また、腰をかがめることなく楽に床面の探査が可能です。
その他の便利機能・特徴
-

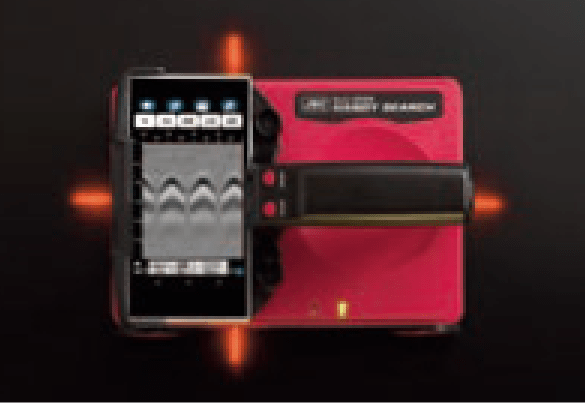

LED ナビライト
探査開始位置にLEDを装備。暗がりでも正確に探査が可能です。
-

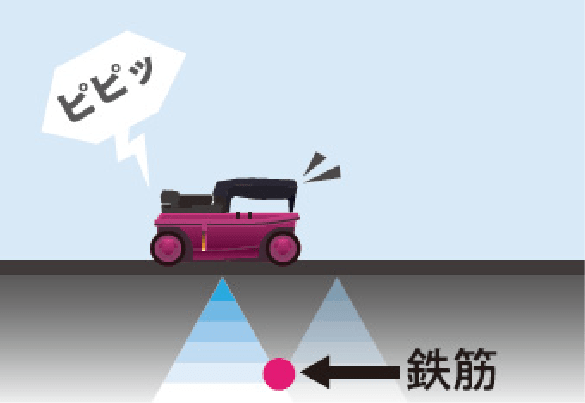

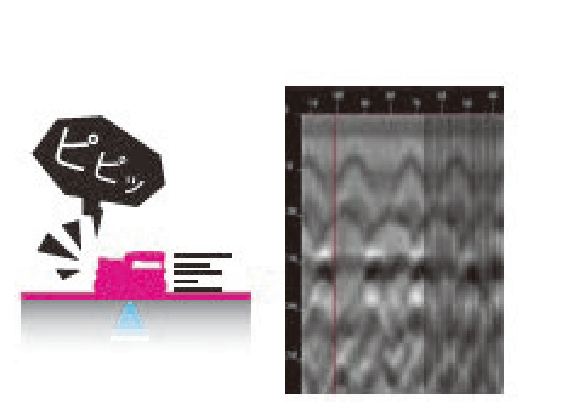

鉄筋検出アシスト機能
墨出しの際に、鉄筋の位置をブザーとLEDの点滅でお知らせ。鉄筋の見落としを軽減します。
動画を見る -

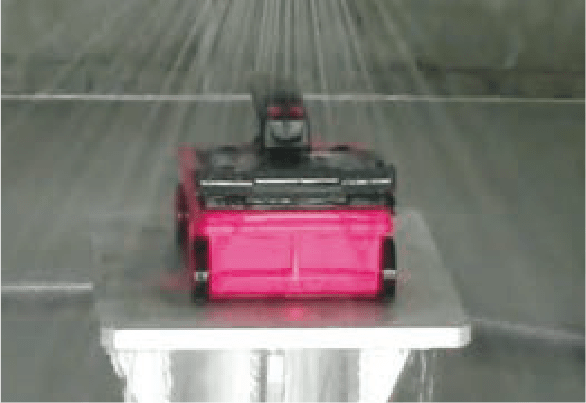

すぐれた堅牢性
安心の「IP54 カテゴリー２」。現場でハードに使える装置です。散水動画は下記から視聴可能です
動画を見る -

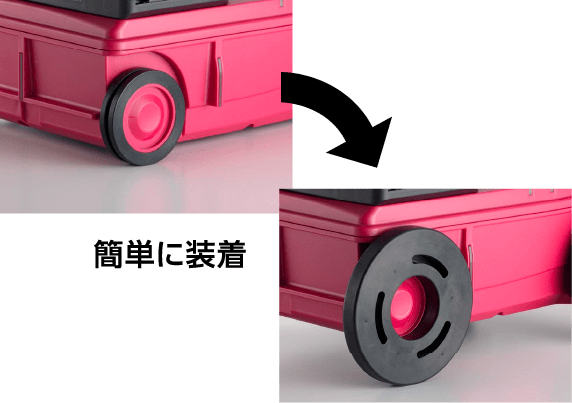

外付け大型タイヤ
大型タイヤを装着することで凹凸面の探査も可能になります。また、電信柱のような円柱状の構造物も直径約30cm以上であれば探査が可能になります。
動画を見る -
バックスクロール機能
探査途中に気になった箇所に戻り、内部の様子を再確認できるため、精度の高い探査が可能になります。
動画を見る -

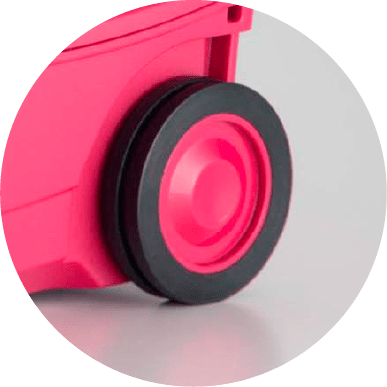

四輪連動式タイヤ
探査面に起伏があっても、四輪の内、1つでもタイヤが接地していれば探査可能です。距離測定エラーを低減します。
-
速度超過時の
距離誤差防止機能
各速度設定で速度超過があった場合、データの欠落のみで距離誤差が生じません。
-
アフターサポート
日本国内のカスタマーセンターで装置の点検修理を行い、20年以上の信頼と実績がございます。また、各業界団体の講習にも携わりご購入前と後にも講習を行っております。
仕 様
主な性能
| 項 目 | 性 能 |
|---|---|
| 方式 | 電磁波レーダ方式 |
| 周波数帯域 | 700MHz～3500MHz（中心周波数：2100MHz） |
| 探査対象物 | 鉄筋・埋設管（鉄管、塩ビ管、CD管 等）・空洞・ジャンカ 等 |
| 探査深度 | 5～450㎜（コンクリートの比誘電率が6.2、鉄筋径6mm以上で上場筋の場合） |
| 深さ表示レンジ | 表示レンジ設定「浅、浅ワイド：0～147mm」「標準、標準ワイド：0～299mm」「深、深ワイド：0～602mm」（比誘電率の設定8.0の場合） |
| 測定深さ分解能 | 浅モード・標準モード：約1mm、深モード：約2mm |
| 水平分解能 | 深度75mm未満にある探査対象物：75mm以上 深度75mm以上にある探査対象物：深度以上の間隔 ※標準コンクリートでの実測値（深度：鉄筋のあき = 1：0.2以上） 深度75mm 時、鉄筋のあき15mmの鉄筋を判別可能 深度175mm 時、鉄筋のあき40mm の鉄筋を判別可能 |
| 水平方向距離分解能 | 2.5mm |
| 表示モード | Bモード（垂直断面図）、BAモード（垂直断面図、反射波形）、Cモード（3Dデータの平面画像） |
| 画像処理 | 探査時：リアルタイム自動表面波処理、リアルタイムマニュアル減算処理、浅部フィルター、バック処理（平均+自動感度、固定+自動感度、平均、OFF） 非探査時：固定表面波処理、ユーザー表面波処理、減算処理、マニュアル表面波処理、平均波処理、ピーク処理、原画再生処理、自動感度調整 |
| 表示画面 | スマートフォン、タブレットPCによる |
| 比誘電率の設定範囲 | 2.0～20.0 0.1ステップ |
| 最大走査速度 | 約80cm/s 速度超過ブザーあり（探査モード設定「U倍速」時） |
| 制御機能 | 図面マーカ最大297点（99点×3グループ）、バッテリー容量表示、画面縦横切替表示、鉄筋自動検出機能、鉄筋検出アシスト機能 |
| データ保存機能 | スマートフォン、タブレットPCの本体内蔵メモリにデータを保存 メモリ容量2GByte使用時に約150本のデータを保存可能（20mの探査データをバイナリ形式で保存時） |
| 使用温度範囲 | 0～50°C（スマートフォンを除く） |
| 電源 | 専用バッテリー |
| 連続使用時間 | 7時間以上（バッテリー満充電時、弊社推奨スマートフォンの場合） |
| 防塵・防滴構造 | IP54 カテゴリー2 ※1 ※2 ※3 |
| 対応OS | Android™ 4.2以上※4 ※5 |
| 寸法 | ハンドル装着時：149±2.5(W)×207±2.5(D)×134.5±2.5(H)mm （車輪を含む） ハンドル脱着時：149±2.5(W)×207±2.5(D)× 74.5±2.5(H)mm （車輪を含む） |
| 質量 | 約1kg（バッテリーを含む。スマートフォンを除く） |
標準構成品
| 品 名 | 型 名 | 備 考 |
|---|---|---|
| ハンディサーチ | NJJ-200K | センサー部、ハンドル部 |
| バッテリーパック | HST30002 | センサー部用 |
| 充電器セット | CBK-354 | ACケーブル付き |
| ハンドストラップ | MPXP35073 | 落下防止用 |
| 収容箱 | − | − |
| スマートフォンアプリ | − | − |
| スマートフォン用USBケーブル | − | データ転送、充電用 |
| 取扱説明書 | − | − |
| 簡易取扱シート | − | − |
| センサー底面保護シート | HS-NJJ200ANT | − |
| 大型タイヤ | MTT315921A | 凸凹面、円柱探査用 |
| 延長操作棒 | MPBC48442 | 収納ケース付き |
| 推奨スマートフォン | SPKGSシリーズ | ご購入時の最新機種 |
| 衝撃吸収保護フィルム | HF-SPKGSシリーズ | スマートフォン用 |
| アームバンド | AB-SPKGSシリーズ | スマートフォン用 |
| 推奨タブレットＰＣ | TPKGSシリーズ | ご購入時の最新機種 |
| オリジナルケース | OC-TPKGSシリーズ | タッチペン付き |
| 液晶保護フィルム | HF-TPKGSシリーズ | タブレットＰＣ用 |
| レポートメーカ200 | SP2PC | ご購入時の最新機種 |
| USBライセンスキー | SP2PCUSB | セキュリティキー |
| キー紛失防止ストラップ | HS-SP2PCKEY | ハンドストラップ |
| レポートリーダ | SP2PCVIEWER | CD-R |
オプション
| 品 名 | 型 名 | 備 考 |
|---|---|---|
| 落下防止ストラップ | FS-KGS1 | スマートフォン用 |
| 原発用カメラ無しタブレットPC | TP-KINDLE8GB-7IN | 原発内で使用可能。ケース付き |
| 3D可視化ソフト | 3D_MAKER200 | − |
| Android専用ソフト | − | スマートフォン、タブレット用アプリ |
| Windows専用ソフト | − | Windows PC用解析ソフト |
| USBライセンスキー | 3D_MAKER200USB | セキュリティキー |
| 測定ビニールシート 1枚 | R3LSHEET | 1m×60cmの測定シート |
| 貼ってハカルンジャー 1巻 | 3DMMTKGS201510 | 幅 20mm、長さ 15m |
使用分野
●コンクリートアンカー工事
●コア抜工事 ●電機設備工事 ●空調設備工事 ●ガス工事分野 ●水道工事
●コンクリート構造物改修工事 ●コンクリート建造物調査診断 ●コンクリート橋梁完成検査など
※1：IP5Xとは、直径75μm以下の塵埃（じんあい）が入った装置内に本探査機を入れて8時間塵埃をかくはんさせ、取り出した時に探査機の機能を有し、かつ安全に維持することを意味します。
※2：IPX4とは、孔径0.5mmの穴が121個ある注水ノズルを使用し、約50cmの距離から10リットル/分の水を最低5分間注水する条件で、あらゆる方向からの水の飛まつによっても、探査機としての機能を有することを意味します。
※3：カテゴリー２とは、外気に対して、装置内部が負圧にならない状態で粉塵の侵入を防止する。
※4：Android™は、Google Inc.の商標または登録商標です。
※5：端末によってはご使用できない場合も御座います。詳細はお問い合わせください。
※6：端末によってはご使用できない場合も御座います。詳細はお問い合わせください。
