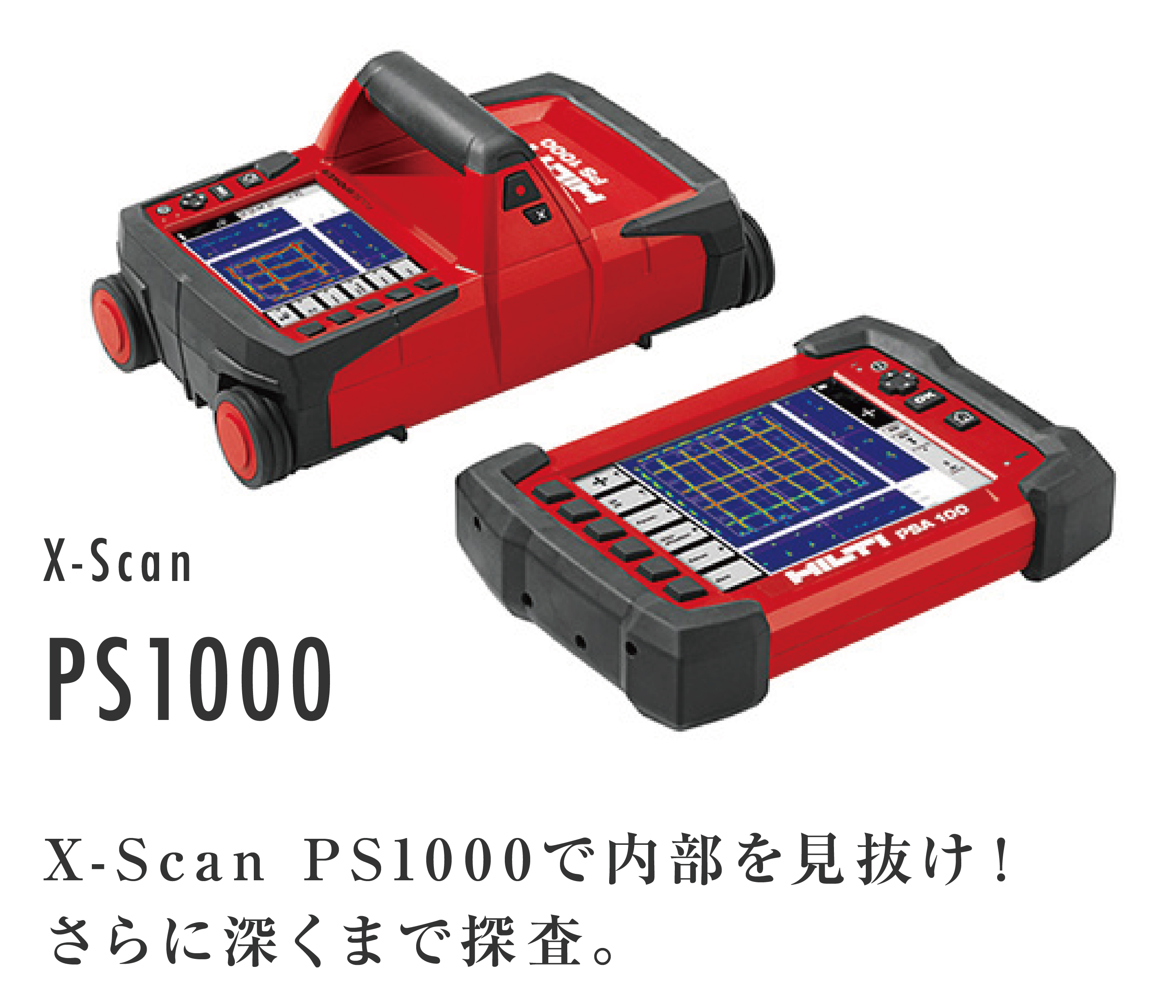

X-Scan PS1000

■ 独自の技術で一般的な生データを誰でも見られるデータに加工。
平面図と断面図、3Dで表示することでより簡単に埋設物位置とかぶり厚さを確認できます。

■ 3つのアンテナを搭載することで広範囲で精度の高いスキャンが可能に。スキャン終了後、スキャナーですぐに結果を確認できます。

■ より詳しい解析はPCソフトウェアで行い、パソコンでレポートを制作。解析作業効率が飛躍的にアップします。

鉄筋探査機(電磁誘導法) X-scan PS 1000の特長

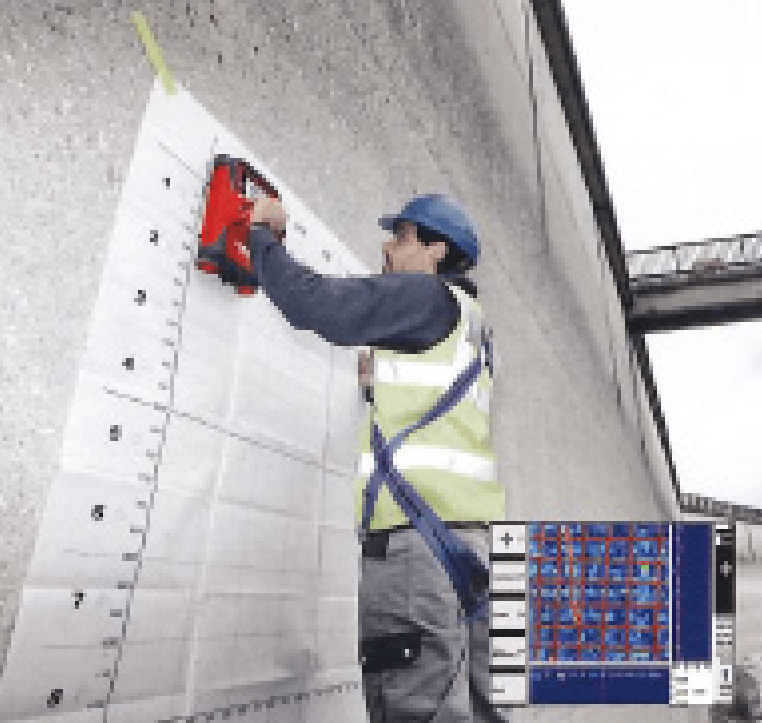

  • イメージスキャン ○ 広範囲の探査(1200×1200mmまで) ○ 埋設物の位置状況を平面図と3D画像で表示(3D画像はモニターとパソコン上で表示) ○ かぶり厚さは断面図で簡単に測定
    ○ 2層目の埋設物も探査可能

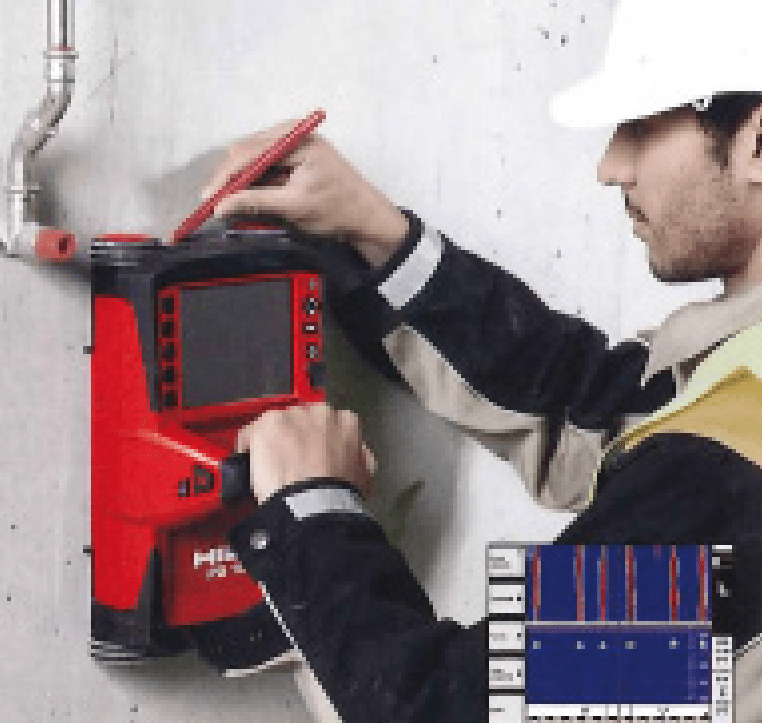

  • クイックスキャン探査 ○ スキャナー単体でその場で探査完了 ○ 埋設物,かぶり厚さはスキャナー画面上に表示されその場で確認可能 ○ 埋設物の配列を平面図で確認可能

  • クイックスキャン記録 ○ クイックスキャンデータを最長10mまで記録 ○ 埋設物の位置状況を平面図と3D画像で表示(3D画像はモニターとパソコン上で表示)

仕 様

主な性能

項 目 性 能
探査可能対象物 鉄筋(複層可能)、樹脂管、PC鋼線、空洞等
最大探査深度 300 mm (埋設物間隔、サイズ、種類、母材の状況による)
鉄筋位置探査精度 ±5mm
かぶり厚さ測定精度 ±5mm(かぶり厚さ50~200mm)
探査距離測定精度 移動距離500mm以内で±5mm以下、かつ移動距離に対しての誤差は±1%以内
最小埋設物間ピッチ 水平方向離れ40mm、鉛直方向(複層表示)離れ40mm (複層表示には水平方向離れが130mm以上必要)
メモリ容量 SDカード (4GB) :約200 スキャン 本体:約10スキャン
連続動作時間 スキャナ:4 時間  モニタ:2時間
サイズ・質量 スキャナ:318x190x143mm 2.5kg モニタ:208x292x65mm 2.3kg
使用温度範囲 -10 ~+50℃
耐候性 防じん防滴構造(IP 54)

標準構成品

品 名 型 名 数 量 備 考
スキャナー PS 1000 1
方眼紙 PSA 12 (mm, 600x600) 5
方眼紙 PSA 14 (mm, 1200x1200) 2
トルクレンチ 6kt S3 1,8 NM 1
粘着テープ PUA 90 1
ハンドストラップ 1
マーカーセット PUA 70 1
バッテリーパック PSA 81 (05) 2
電源アダプター PUA 81 (02) 1
メモリーカード PSA 95 SDHD - 4 GB 1
ケース PS 1000 1
