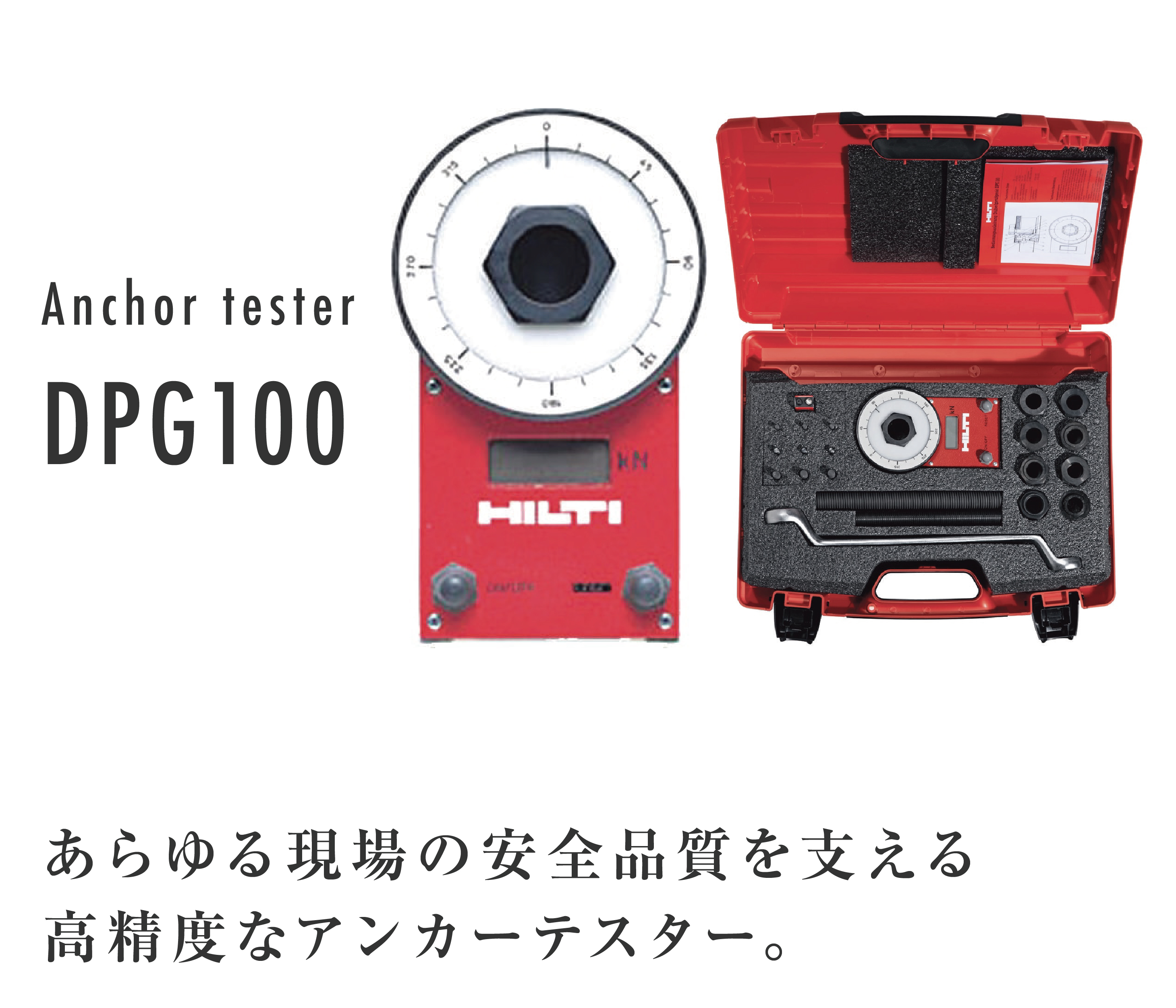

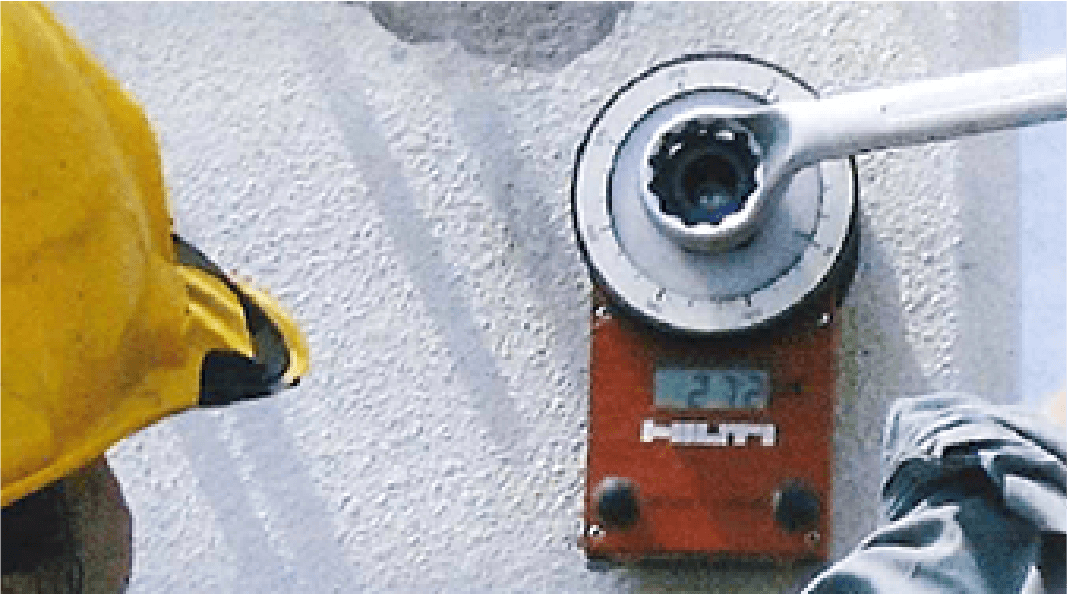

Anchor tester DPG100

アンカーテスター　DPG100の特長

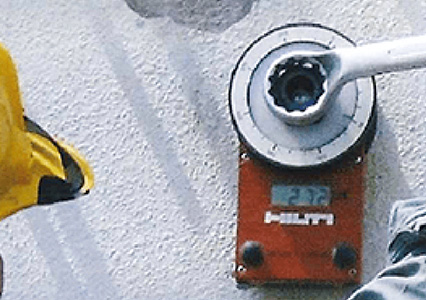

• ハンディなケース入りで持ち運びが簡単

  軽量なので高所作業や天井・壁・床面の検査が1人で可能

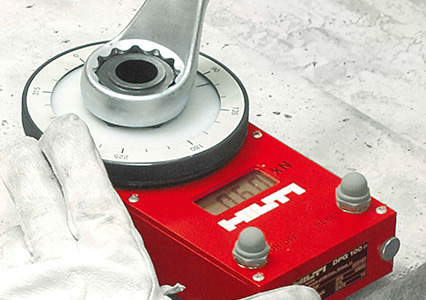

  デジタルで計測値の表示可能

  常に一定の精度の高い測定結果が得られます

  アンカーの変位の簡単測定も同時に可能

条件

•

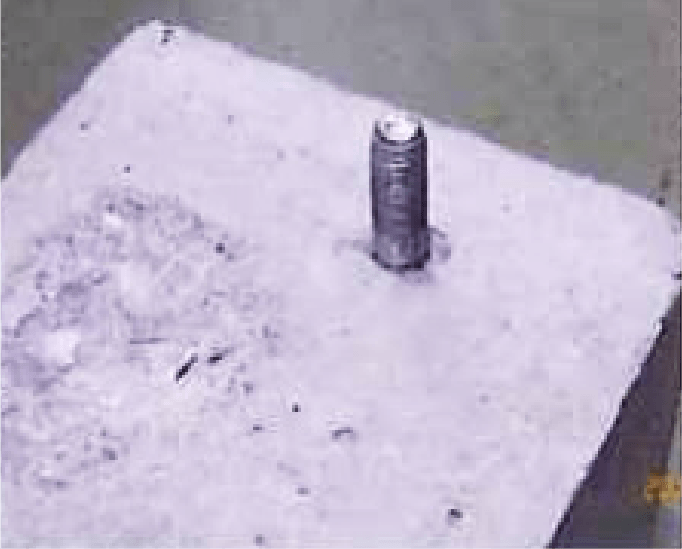

  M6からM24の全おねじ、めねじである。
  （D筋不可、インチサイズは別売りのアダプタで対応可）

•

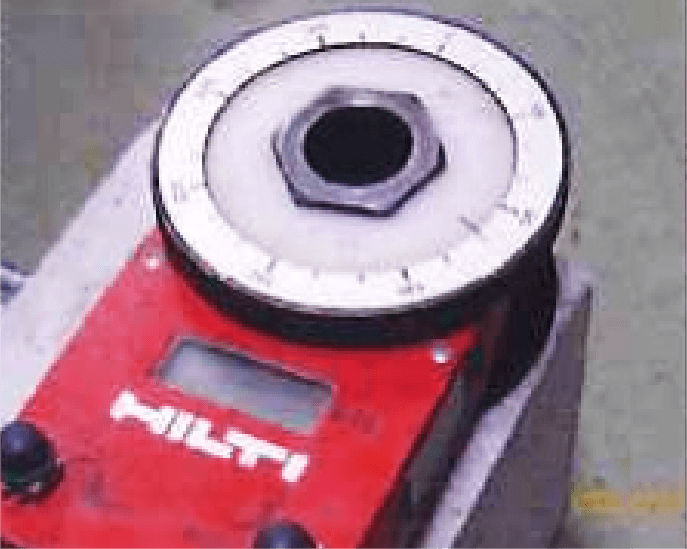

  DPG100本体が全ねじに対し垂直に置ける。

試験方法

•

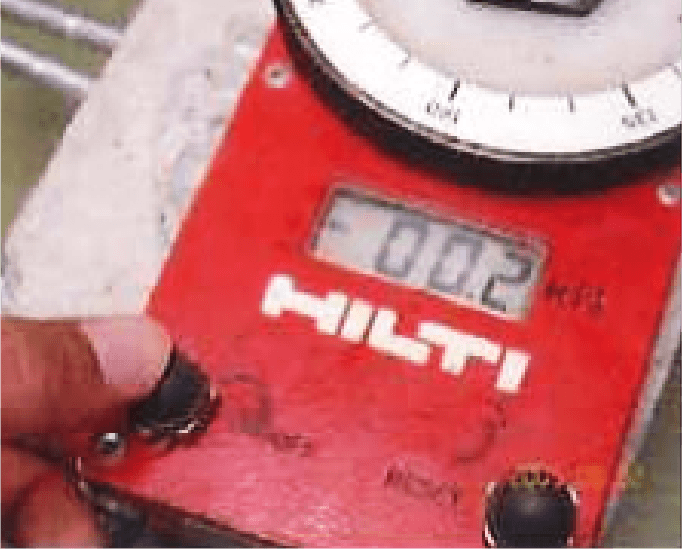

• 1.DPG100のON/OFFスイッチを押す。

•

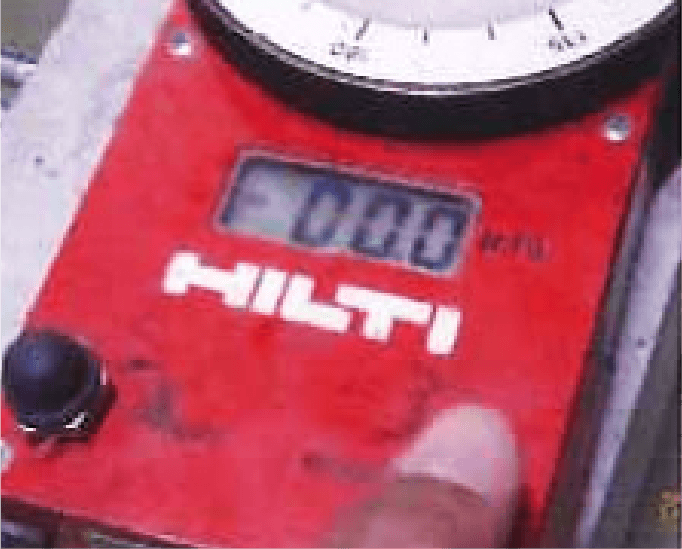

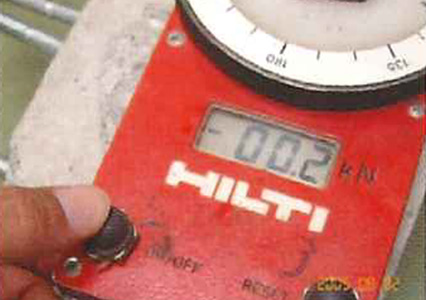

• 2.リセットボタンを長押してデジタル表示を00.0kNにする。

•

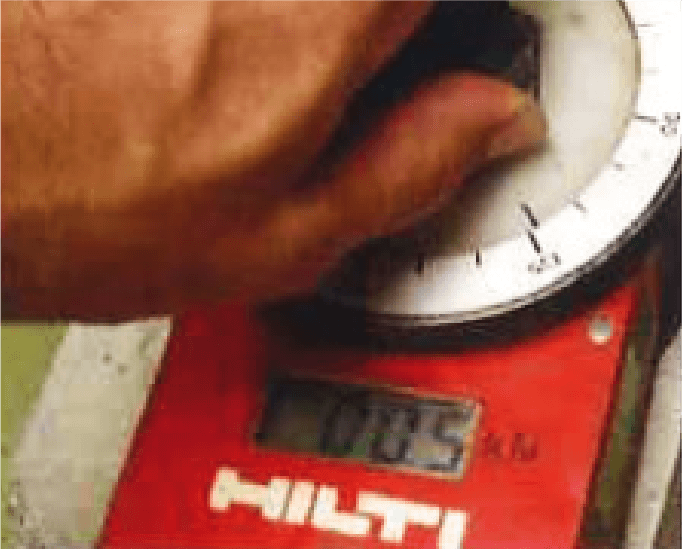

• 3.アダプターナットを0.3～0.5kN程度まで手で締め付ける。

•

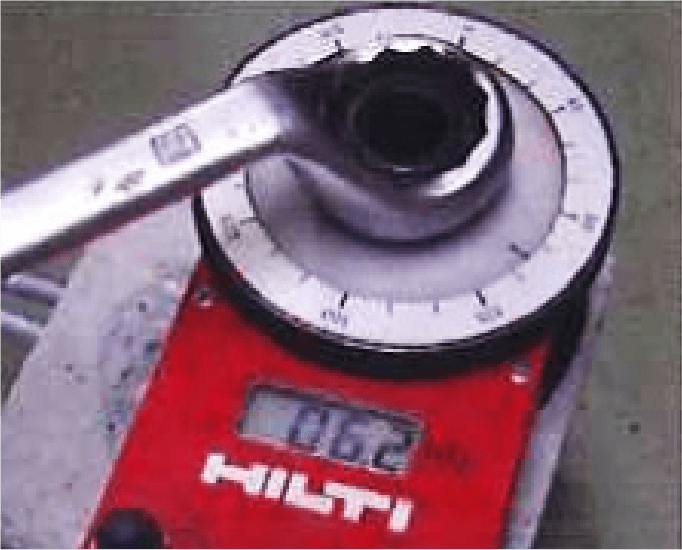

• 4.レンチを使ってアダプターナットを所要の値（検査荷重）以上まで締め付ける。 目視で最大数値を確認。
  （母材を押し付けることにより数値が減少していくので注意）

仕 様

主な性能

項　目	性　能
本体重量	3.0kg
標準セット	10kg(ケース付)
測定範囲	アンカーサイズ M6 , M8 , M10 , M12 , M16 , M20 , M24
ナット幅	36mm
測定誤差	±1.0kN(±100kgf)
傾斜補正範囲	5%
電源電圧	9V乾電池（006P）
乾電池の寿命	実働50時間
適正使用温度	-5℃～＋60℃
