深い埋設物の探査画像

コンクリート中の高深度（かぶり厚さ400㎜以上）の埋設物の探査データ例です。

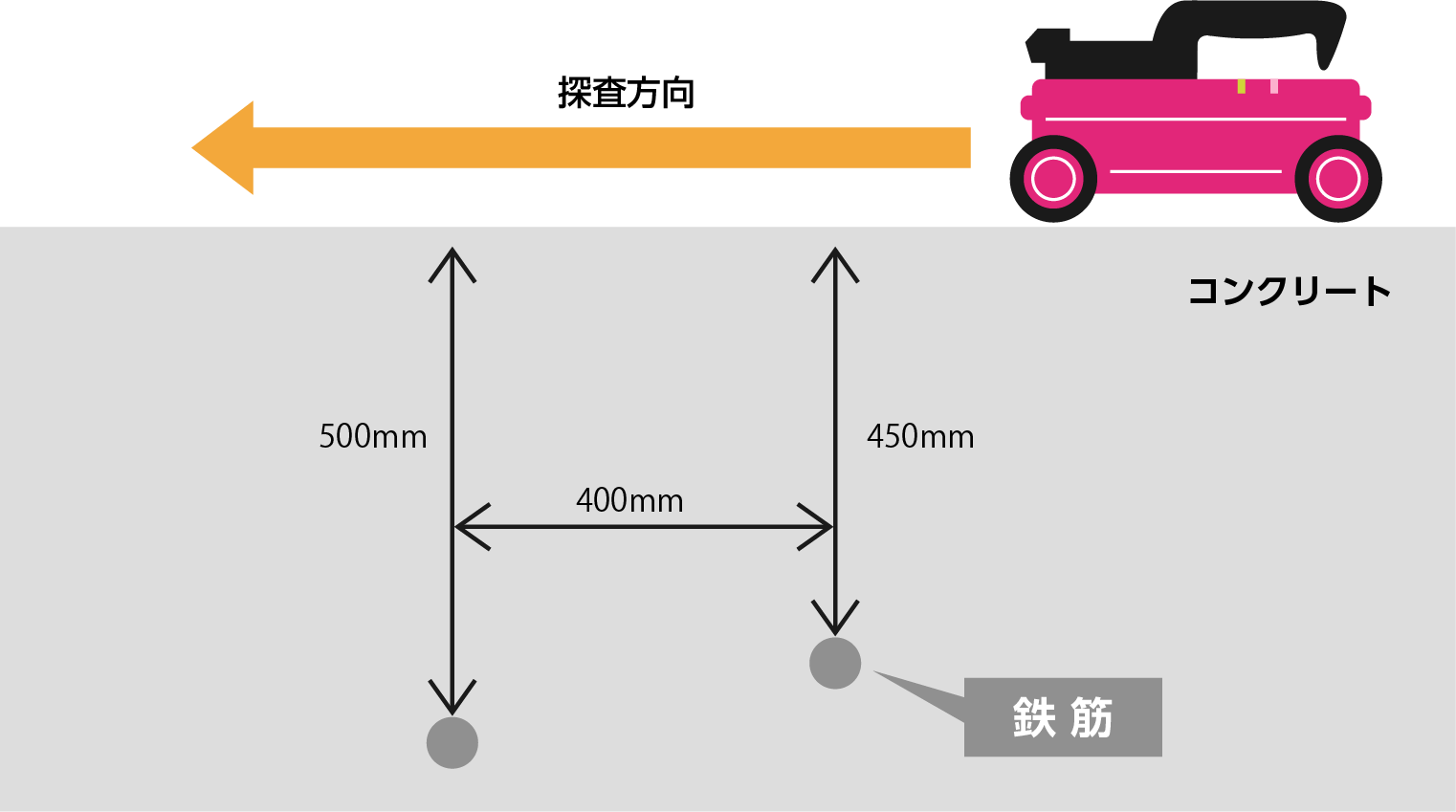

埋設物状況のイメージ図

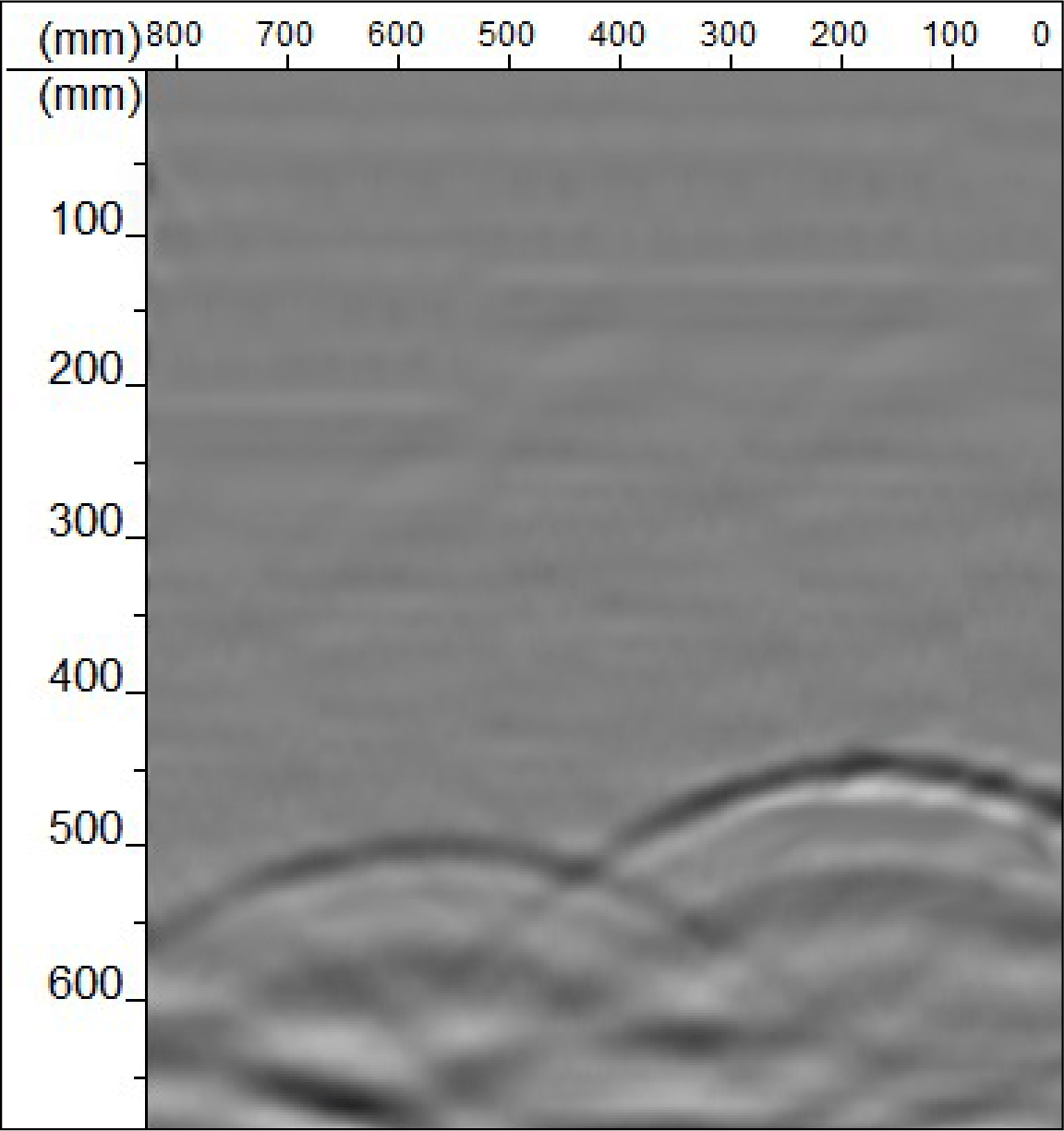

• 測定データ

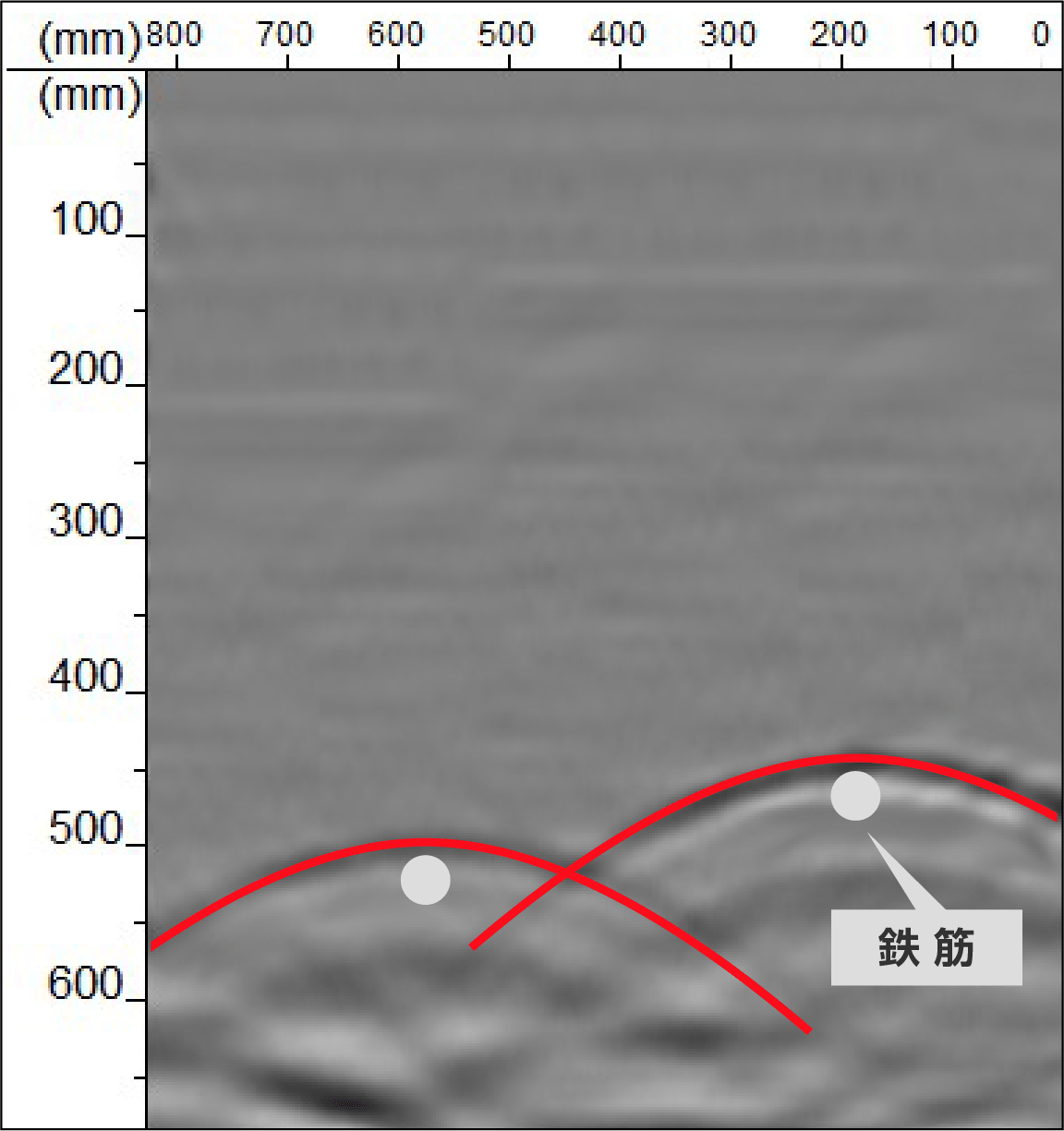

• 測定データの解析



解析のポイント

高深度の埋設物の反射波は、深度が浅い埋設物に比べて弱くなります。
そのため、高深度の埋設物を見逃さないためには、「感度」の調整が大事です。
「自動感度」にすることで、高深度の埋設物も見つけやすくなります。
さらに、表示レンジの「W（ワイド）を使用すると埋設物の位置が見つけやすくなります。

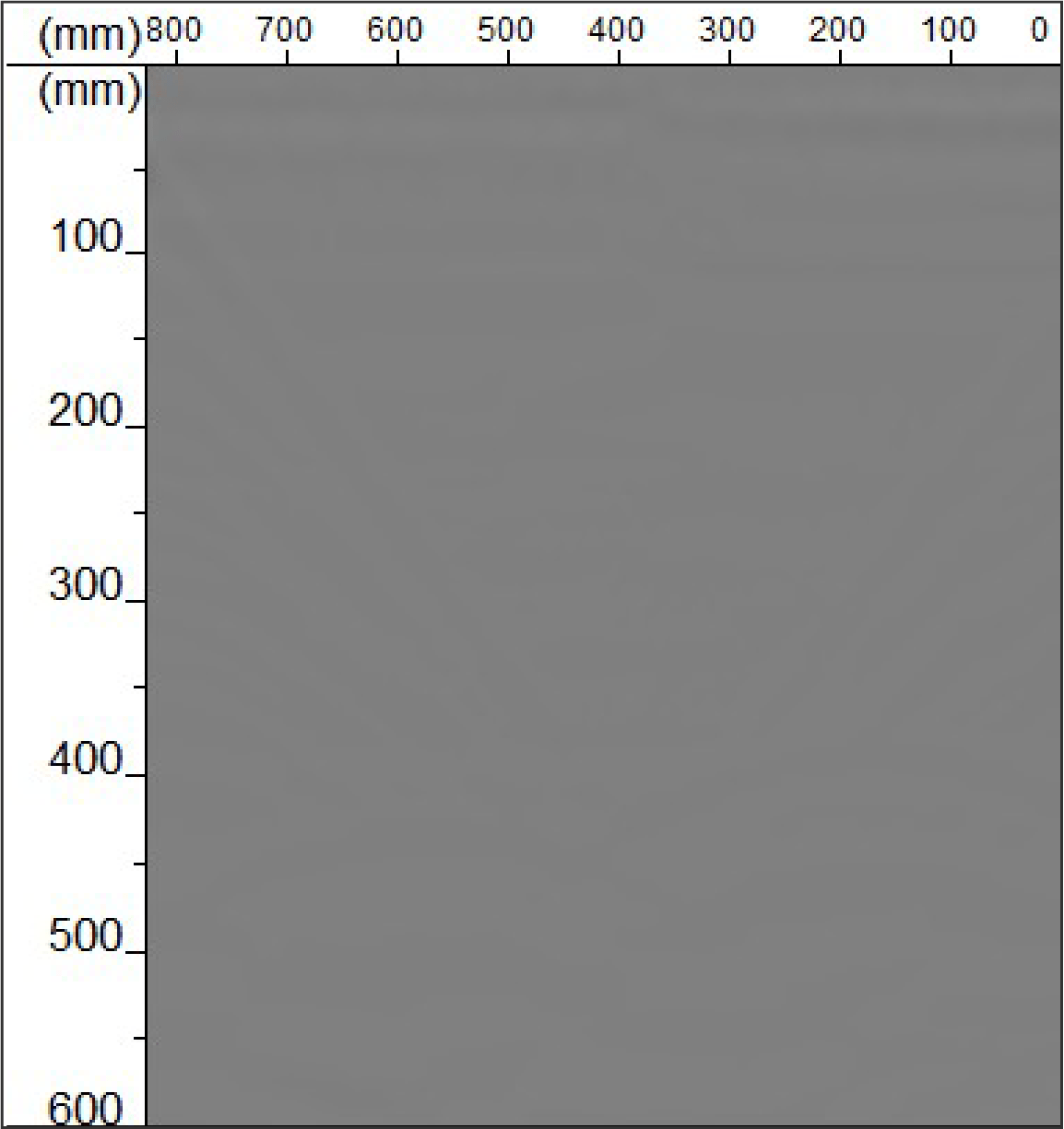

感度：A浅（Auto浅）

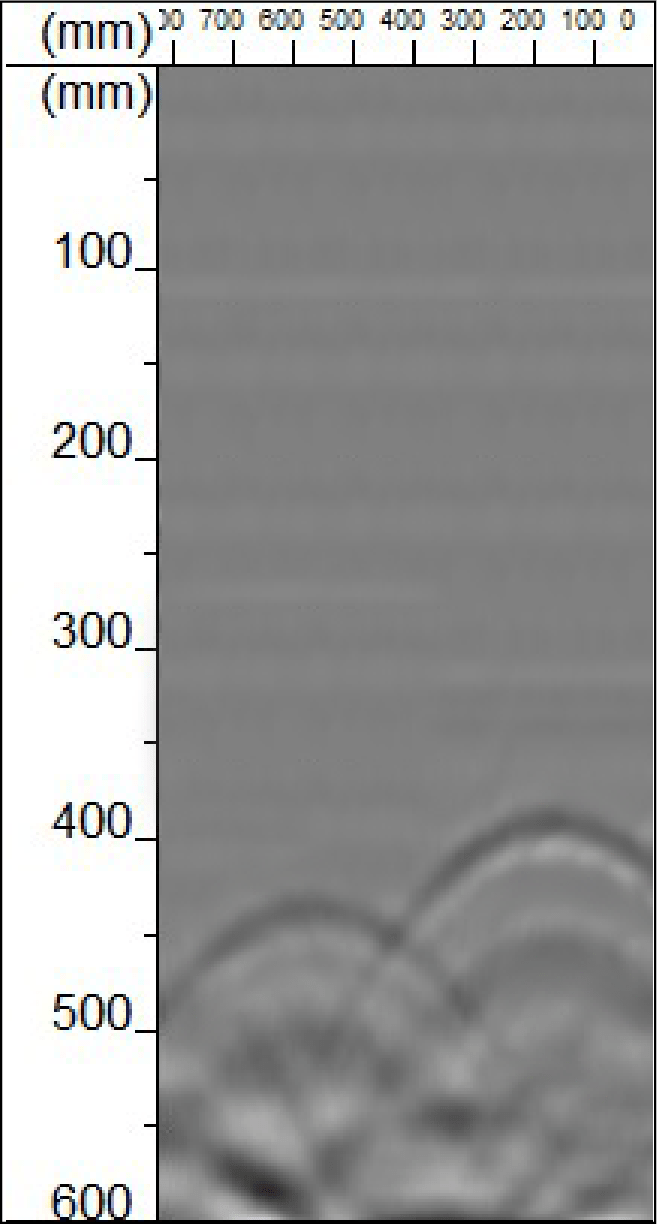

感度：自動感度

表示レンジ：深w
